手牌PHD型手拉葫蘆在結構設計與使用性能上具有五大特點：
1、使用安全，維護簡便；使工作者在安全的環境下工作。
2、機械效率高，手拉力小；提高工作者的效率。
3、自重輕，攜帶方便；使工作者更愜意的工作。
4、外形美觀，尺寸小；解決了場地限制的問題。
5、經久耐用。

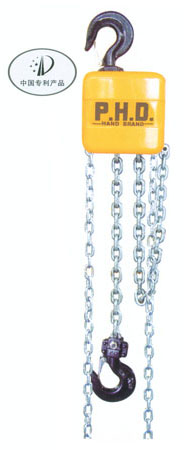

手牌PHD型手拉葫蘆產品介紹：
手拉葫蘆是一種使用簡易、攜帶方便的手動起重機械，適用于工廠、礦山、建筑工地、農業生產以及碼頭、船塢、倉庫等，用作安裝機器、起吊貨物和裝卸車輛，尤其對露天及無電源作業更顯其重要功用。手拉葫蘆可與各型手拉單軌行車配套使用，組成手拉起重運輸小車，配用于單軌架空運輸或懸臂式起重機上。

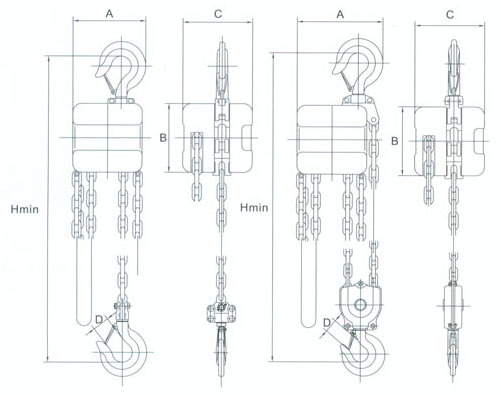

手牌PHD型手拉葫蘆結構圖：
手牌PHD型手拉葫蘆參數表：
型 號 | PHD- | PHD- | PHD- | PHD- | PHD- | PHD- | PHD- | PHD- | PHD- | PHD- | ||
額定起重量 | 500 | 1000 | 1500 | 2000 | 3000 | 2000 | 3000 | 5000 | 7500 | 10000 | ||
起升高度 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 手拉鏈條直徑×節距 | 5×23.7-21 | |||||||||||
起重鏈條 | 行數 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | |
直徑×節距 | 5×15 | 6×18 | 7×21 | 8×24 | 10×28 | 6×18 | 8×24 | 9×27 | 9×27 | 9×27 | ||
手拉力(N) | 255 | 260 | 274 | 335 | 372 | 284 | 314 | 357 | 382 | 392 | ||
凈重 | 10.8 | 12.4 | 17 | 19 | 30 | 18 | 29.8 | 40.2 | 55.6 | 78.6 | ||
外形尺寸 | A | 122 | 145 | 181 | 190 | 227 | 188 | 235 | 270 | 390 | 379 | |
B | 122 | 138 | 176 | 183 | 230 | 138 | 176 | 200 | 200 | 200 | ||
C | 139 | 155 | 177 | 180 | 214 | 155 | 177 | 192 | 192 | 192 | ||
D | 25 | 30 | 33 | 35 | 40 | 35 | 40 | 47 | 53 | 60 | ||
Hmin | 320 | 360 | 430 | 470 | 980 | 494 | 589 | 684 | 756 | 763 | ||
